Pangyayari sa bahagyang paggawa ng pabrika

Pagpapakilala ng kagamitan:

Mga tampok na panteknikal at pagbabago: SKHZ-B nc H-beam assembly machine

1. Ang pamamaraan ng produksyon ng hinang H-beam ay upang ilagay ang h-beam ayon sa hugis na "Trabaho" at hinangin ang dalawang magkasanib na sulok sa magkabilang panig sa parehong oras, na lubos na nagdaragdag ng kahusayan ng hinang. Dahil sa simetriko na hinang, ang web ay karaniwang hindi deformed pagkatapos ng hinang.

2. Orthotic na mekanismo ng hugis ng bakal na flange straightening machine ay maaaring direktang maitama ang anggulo pagpapapangit ng mainit na hugis H na bakal na plate ng pakpak pagkatapos ng hinang sa pamamagitan ng sira-sira na roller ng pag-press, na binabawasan ang straightening force at nagpapabuti sa straightening na straightening.

3. Mula sa pananaw ng mga pagtutukoy ng hinang, ang mga pagtutukoy ng hinang H-beam ang pinakamalaki sa Tsina, at ang mga tagapagpahiwatig ng linya ng produksyon ng h-beam welding ng pinaka-advanced na kumpanya ng produksyon ng kagamitan ng welding ng h-beam (ESAB Company) sa ibang bansa ay ang pareho

4. Sa paraan ng pagpupulong at pagtayo, ang pagsasama ng pagpupulong at pagtayo ay pinagtibay, na binabawasan ang pamamaraan ng pagtatrabaho at nagpapabuti sa kahusayan sa produksyon.

5. Sa centering mode ng web at flange plate, ang dalawang hanay ng centering mode ng harap at likuran ay pinagtibay upang mapabuti ang katumpakan ng pagpoposisyon.

6. Ang wire feeder ay malambot na konektado sa welding gun at welding Angle ng welding gun ay maaaring iakma.

7. Malaking fillet weld, gamit ang dobleng lakas (DC + AC) doble na kawad, doble na arko, proseso ng pag-welding ng dobleng pool. Ang mga tampok na ito ng linya ng produksyon ay ang una sa uri nito sa Tsina.

8. Na-import na kontrol ng PLC, maaasahan, madaling programa.

9. Sa parehong istasyon, patuloy na pagkumpleto ng h-beam sa proseso ng produksyon ng pagtayo, hinang, orthopaedics, pag-aangat, paglabas at iba pang mga pamamaraan.

Khj-c pahalang na flange corrector

Pangkalahatang-ideya ng Produkto

Ang Skhj-c pahalang na flange calibrator ay ginagamit para sa pag-calibrate ng flange ng H-beam steel. Matapos makumpleto ng H-beam ang pamamaraan ng hinang, ang wing plate ng h-beam ay mababago sa ilalim ng pagkilos ng application ng hinang, at dapat itama bago ito maaaring magamit. Ang kagamitang ito ay pangunahing ginagamit para sa pagwawasto ng wing plate ng h-beam at T-beam pagkatapos ng hinang.

Ang iba pang kagamitan ay ang mga sumusunod:

Kontrolin ang cutting machine / multi-head straight bar cutting machine, CGL-4000 / SECTION steel cutting machine, KT-462 / semi-automatic cutting machine, CG2-150B / copy cutting machine, KG-30 / CNC tatlong Bai dimensional drilling machine / radial drilling machine, 7-3040 * 16 / Magnetic wheel cutting machine, SAG- / lathe, CA6140 / drilling at milling machine, ZX-32 / coordinate boring machine, T4240 / Intersecting line cutting machine, BH6070 / Vertical press, Ya32-31 / pahalang na pindutin, DC-315 / plate shearing machineJz016-250 / end milling machine TXSOB / GD-20 / Magnetic electric drill RD-32A / DC welder AX5-50 / AC welder BXI-500 / C02 welder YM-500KR / Submerged arc welding machine NZA-1000 / electrode drying box HY704-4

- 50 / flux drying oven HI / 4 l - 20 electric air compressor / diesel generator, 200 kw / sandblasting machine PBS - 100 r / pinturang spraying machine GPQ9C / fork truck b / trigger CDWllHNC CPQ - 1-50 * 2500 / welding roller frame HGZ - 5 a / flange straightening machine YTJ 50 / ultrasonic flaw detector ECHOPE220 / digital temperatura meter RKCDP - 500 / pintura ng film film gauge 345 fb '- MK Ⅱ / digital clip-on ammeter 2003 / temperatura at halumigmig meter WHM5 / welding inspeksyon rulerSK / magnetikong maliit na butil detector DA-400S / vernier caliper.

Ang pagputol ng CNC ng mga hilaw na materyales → pagpupulong ng mga materyales → hinang → pagwawasto → paggamot sa ibabaw → pagpipinta

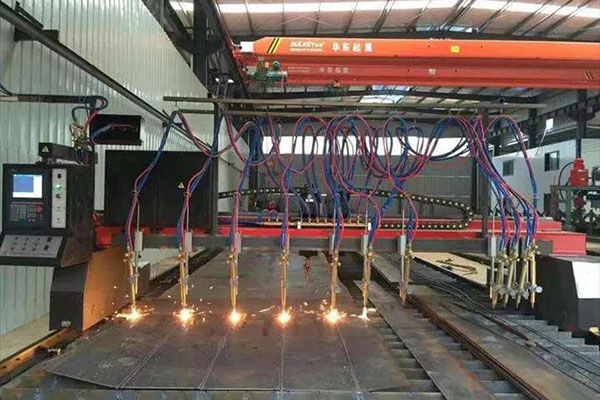

100

Scenario ng Produksyon 1

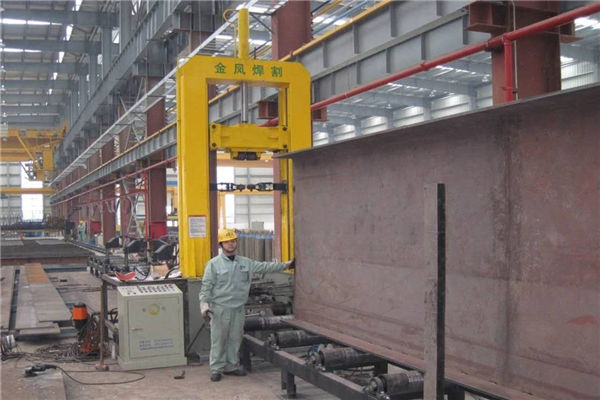

103

Scenario ng Produksyon 3

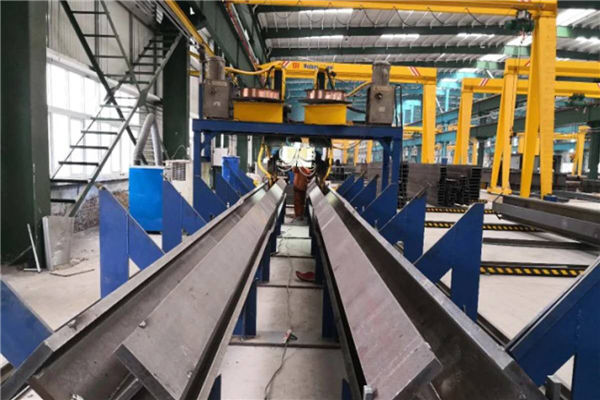

101

Scenario ng Produksyon 2

104

Scenario ng Produksyon 4
