Panimula

Kasama ang aplikasyon ng tubig (pagguhit ng konstruksyon ng pagbuo ng suplay ng tubig at kanal) at aplikasyon ng elektrisidad (pagguhit ng konstruksyon ng kuryente na nagtatayo), sama-samang kilala bilang pagguhit ng konstruksiyon ng hydropower. Ang pagguhit ng konstruksyon ng pagbuo ng suplay ng tubig at kanal ay isang bahagi ng isang solong proyekto sa isang proyekto sa engineering. Ito ang pangunahing batayan sa pagtukoy ng gastos sa proyekto at pag-aayos ng konstruksyon, at isang kailangang-kailangan na bahagi ng isang gusali ....

Mga kinakailangan sa disenyo:

Ang disenyo ng tubig at kuryente ay kaligtasan, praktikal higit sa lahat, ito ay ang adornment effect na susunod. Ang prinsipyo ng disenyo ng tubig at kuryente ay upang hindi makagalaw, huwag madaling magbago; Kung maaari itong madilim, magiging madilim. Hindi pinapayagan ang mga maliliwanag na linya.

Nais ng Stylist alinsunod sa tukoy na pangyayari sa bahay, ligtas na pindutin → proteksyon sa kapaligiran → pag-save ng enerhiya → praktikal → ang order na isasaalang-alang ang epekto, nais ang lupa ng pinakamataas na lupa na nagbibigay-kasiyahan sa pangangailangan ng may-ari.

Ayon sa mga kinakailangan ng gawain sa disenyo, ang pagguhit ng konstruksyon ng suplay ng tubig sa gusali at kanal ay dapat isama ang pagguhit ng layout (pangkalahatang plano, plano sa pagbuo), pagguhit ng system, pagguhit ng detalye ng konstruksiyon (malaking pagguhit ng sample), paglalarawan ng disenyo at konstruksiyon at ang listahan ng mga pangunahing kagamitan sa kagamitan, atbp.

Ang plano ng suplay ng tubig at kanal ay dapat na ipahayag ang layout ng mga supply ng tubig at mga pipeline at kagamitan ng paagusan.

Ang panloob na suplay ng tubig at kanal ay dapat gamitin upang matukoy ang bilang ng mga plano sa sahig. Ang pinturang ground at basement ay dapat lagyan ng kulay; Kung ang itaas na palapag ay may mga tangke ng tubig at iba pang kagamitan, dapat ding iguhit nang magkahiwalay; Ang mga uri, dami at lokasyon ng intermediate sahig ng gusali, tulad ng kalinisan o kagamitan sa tubig, ay pareho at ang isang pamantayan ng plano ay maaaring iguhit; kung hindi man, dapat itong iguhit sa pamamagitan ng sahig. Ang ilang mga uri ng pipelines ay maaaring iguhit sa isang plano. Kung ang mga pipeline ay kumplikado, maaari rin silang iguhit nang magkahiwalay. Ang prinsipyo ay ang mga guhit ay maaaring malinaw na ipahayag ang hangarin ng disenyo habang ang bilang ng mga guhit ay medyo maliit. Ang pipeline at kagamitan ay dapat na naka-highlight sa plano, ibig sabihin ang pipeline ay kinakatawan ng isang makapal na linya, at ang natitira ay lahat ng manipis na mga linya. Ang sukat ng plano sa sahig ay sa pangkalahatan ay kapareho ng sa plano ng gusali. Ang karaniwang ginagamit na sukat ay 1: 100.

Ang plano ng suplay ng tubig at kanal ay dapat ipahayag ang mga sumusunod na nilalaman: uri, dami at lokasyon ng silid at kagamitan na ginagamit ng tubig; Lahat ng mga uri ng mga tubo na ginagamit, mga aksesorya ng tubo, mga gamit na pang-sanitary, kagamitan sa tubig, tulad ng fire hydrant box, pandilig ulo, atbp., ay dapat na kinatawan ng alamat; Ang mga diameter at slope ng lahat ng mga uri ng pahalang na pangunahing mga tubo, patayong mga tubo at mga tubo ng sangay ay dapat markahan. Lahat ng mga pipeline ay dapat na bilang at ipahiwatig.

Paglalarawan ng mga guhit na hydropower:

Ito ay ang mga guhit ng tiyak na istraktura at lokasyon ng sistema ng supply ng tubig, sistema ng paagusan at kagamitan sa elektrisidad, direksyon ng kawad at sistema ng pag-iilaw sa bahay, at ito ang batayan ng pagtatayo ng tubig at kuryente sa bahay.

Pagplano ng Plano ng Tubig At Elektrisidad

31

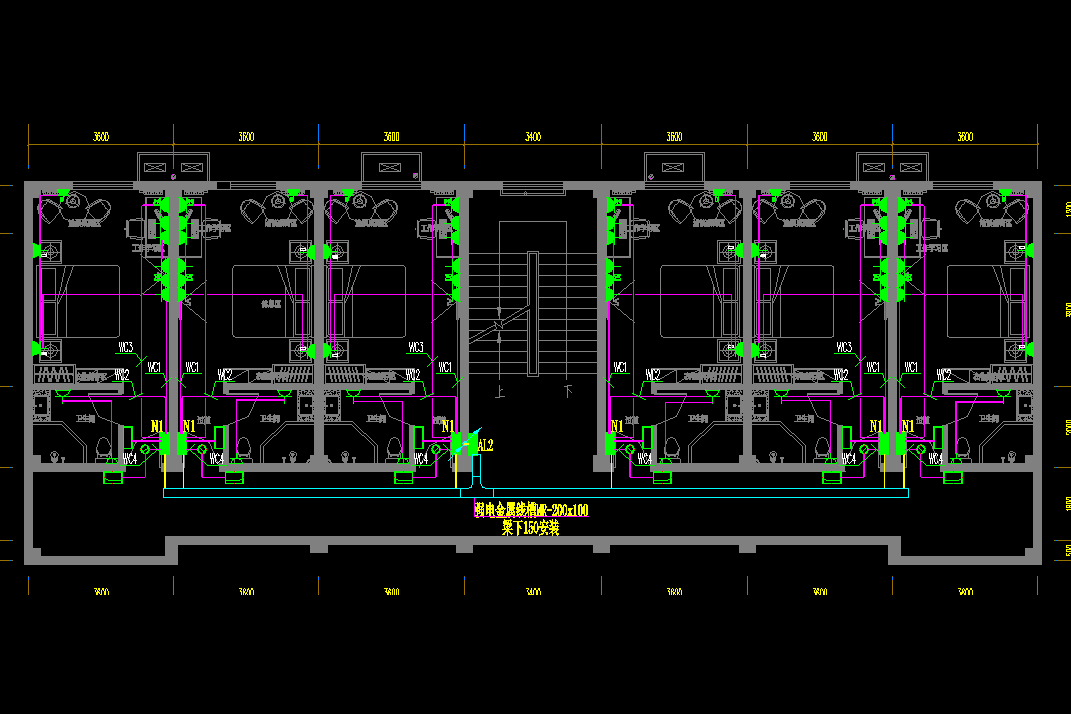

Plano ng kanal

33

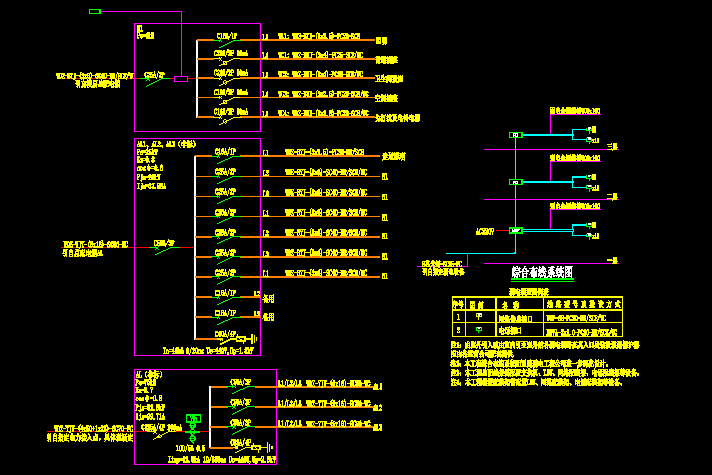

Malakas na kasalukuyang pagguhit1

32

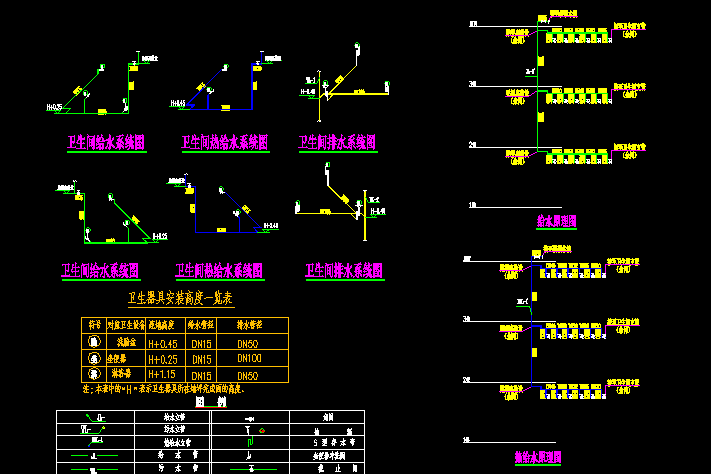

Pagguhit ng supply ng tubig

34

Malakas na kasalukuyang pagguhit2
