Net Frame, Heterosexual Structure Class

Ang mga pangunahing yunit ng grid frame ay tatsulok na kono, tatsulok na katawan, kubo, pinutol na quadrangle at iba pa. Ang mga pangunahing elemento ay maaaring pagsamahin upang bumuo ng isang tripod, quadrilateral, hexagonal, pabilog, o anumang iba pang anyo ng isang planar na hugis. Mayroon itong ang mga kalamangan ng puwersa sa kalawakan, magaan ang timbang, malaking higpit, mahusay na pagganap ng seismic, atbp. Maaari itong magamit bilang bubong ng gymnasium, teatro, eksibisyon, silid ng paghihintay, istadyum ng istadyum ng istadyum, hangar ng sasakyang panghimpapawid, two-way na malaking istraktura ng grid ng haligi at pagawaan at iba pang mga gusali.

Pag-uuri ng grid:

Ang unang klase ay binubuo ng system ng truss ng eroplano, na kinabibilangan ng apat na anyo, katulad ng, dalawang direksyon na tuwid na tuwid na pagtula, dalawang direksyon na orthogonally hilig na pagtula ng grid, dalawang direksyon na pahilig na pagtula ng grid at tatlong direksyon na hilig na naglalagay ng grid.

Ang pangalawang uri ay binubuo ng mga quadrilateral pyramidal unit. Mayroong limang anyo: positibong quadrilateral grid, positibong quadrilateral grid, pahilig na quadrilateral grid, checkerboard quadrilateral grid at star quadrilateral grid.

Ang pangatlong uri ay binubuo ng mga triangular pyramidal unit. Mayroong tatlong uri ng triangular pyramidal nets, extractive tricone nets at honeycomb tricone nets. Ayon sa anyo ng ibabaw ng shell, ang istraktura ng shell ay maaaring nahahati sa mga cylindrical shell, spherical shell at hyperbolic parabolic shell. Ayon sa mga materyales na ginamit sa istraktura ng grid , may mga bakal na grid, pinalakas na kongkretong parilya at bakal at pinatibay na kongkreto na pinaghalong grid, kung saan ang grid ng bakal ay higit na ginagamit.

Pagsusuri ng panloob na puwersa ng grid:

Ang istraktura ng grid ay isang mataas na order statically indeterminate na istraktura ng system. Sa pagtatasa ng plate-type truss, sa pangkalahatan ay ipinapalagay na ang mga kasukasuan ay hinged, at ang panlabas na pagkarga ay kumilos sa mga kasukasuan ayon sa static na katumbas na prinsipyo, na maaaring kinakalkula alinsunod sa paraan ng pag-aalis ng space truss, katulad ng finite element na pamamaraan ng hinged rod system. Ang mga pinasadyang pamamaraan ng pagkalkula, tulad ng cross beam system na pagkakaiba sa pamamaraan ng pag-aaral at plate-tulad ng paraan, ay maaari ding magamit upang makalkula ang panloob na pwersa at mga paglipat. ng solong-layer na shell truss ay karaniwang ipinapalagay na mahigpit-pinagsamang, na dapat kalkulahin alinsunod sa may wakas na pamamaraan ng elemento ng mahigpit na magkasanib na system. Ang dobleng shell grid ay maaaring kalkulahin ng may hangganan na pamamaraan ng elemento ng hinged rod system. -Shell na paraan ay maaari ding magamit upang gawing simple ang pagkalkula ng solong-layer at dobleng-layer na mga istraktura ng grid ng shell.

Disenyo ng istraktura ng grid:

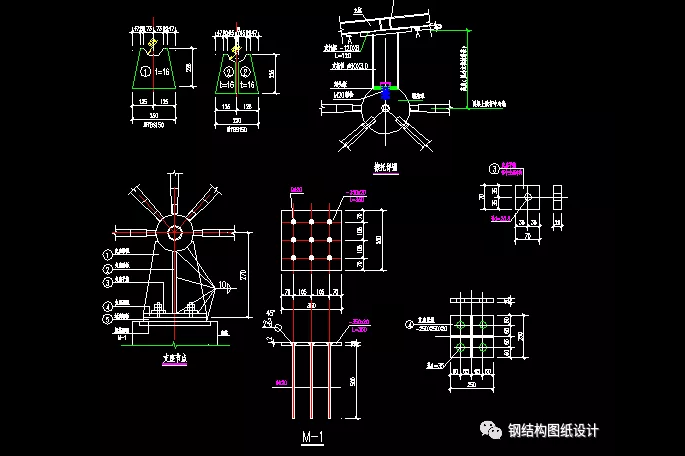

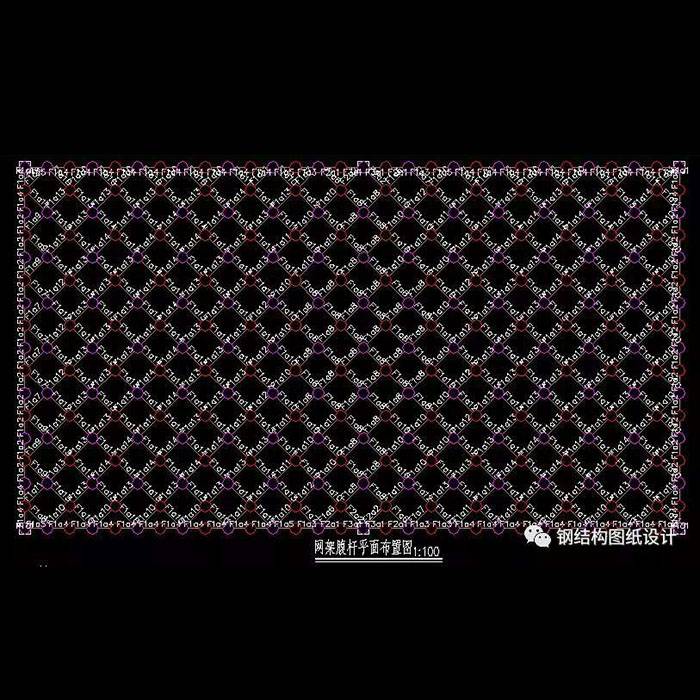

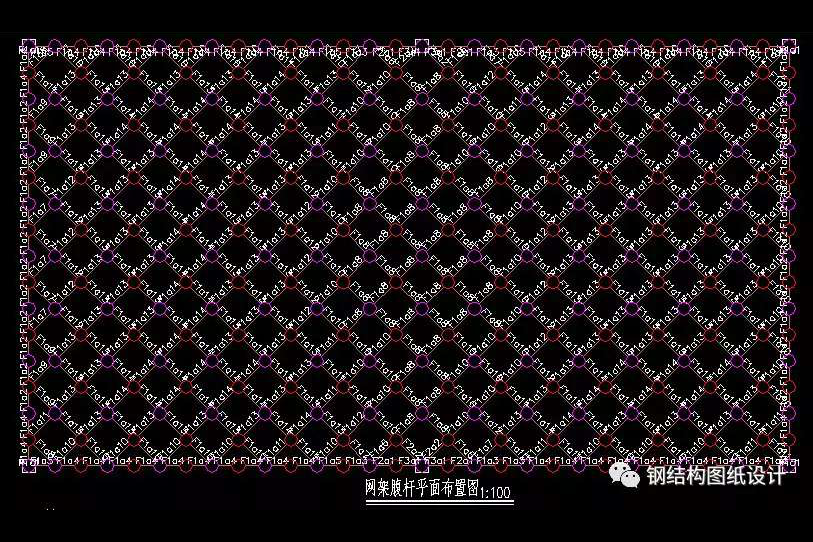

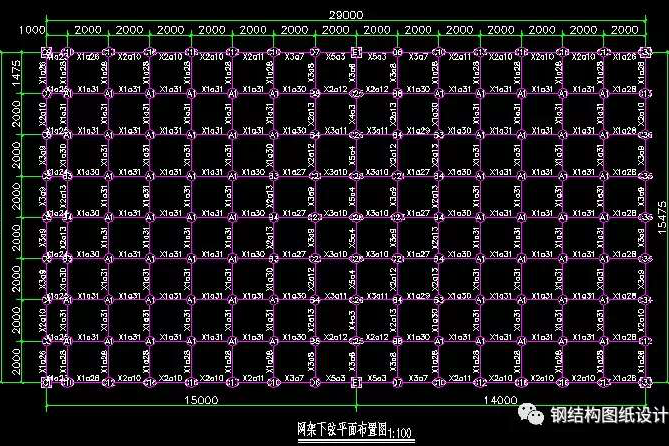

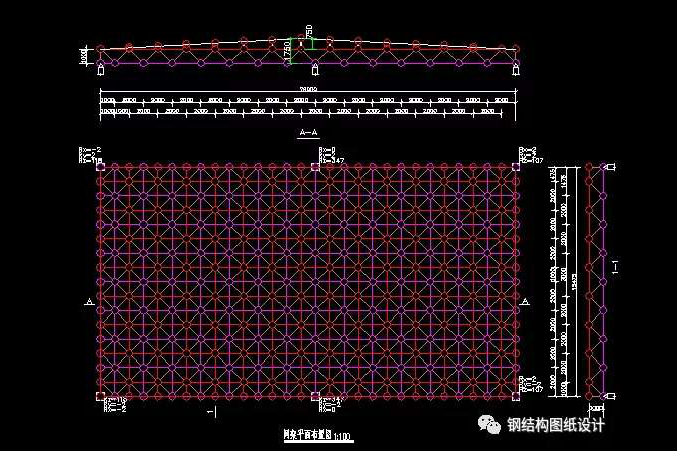

Ang seksyon ng krus ng istraktura ng truss ay dapat matukoy ayon sa pagkalkula ng lakas at katatagan. Upang mabawasan ang kinakalkula na haba ng pressure bar at dagdagan ang katatagan nito, ang mga hakbang tulad ng pagdaragdag ng redividing bar at sumusuporta sa bar ay maaaring gamitin. ng grid-type grid at ang double-shell grid na gawa sa bakal na pangunahin na nagsasama ng tatlong mga form: ang joint plate plate, ang welded guwang ball joint at ang bolt ball joint. Ang cross plate joint ay angkop para sa istraktura ng truss ng steel rod , at ang tungkod at ang magkasanib na plato ay konektado sa pamamagitan ng hinang o mga bolt na may lakas na lakas. Ang mga hollow ball joint at bolt ball joint ay angkop para sa istraktura ng truss ng steel pipe. Ang mga kasukasuan ng solong-layer na istraktura ng grid ng shell ay dapat mapaglabanan ang baluktot panloob na puwersa. Sa pangkalahatan, ang pagkonsumo ng bakal ng mga kasukasuan ay halos 15 ~ 20% ng bakal na ginamit sa buong istraktura ng istraktura ng grid ....
